1.4. Структура таблицы

С учетом вышеизложенного, в табличном варианте квантовые ячейки атома кислорода (рисунок 2) можно представить следующим образом (рисунок 3).

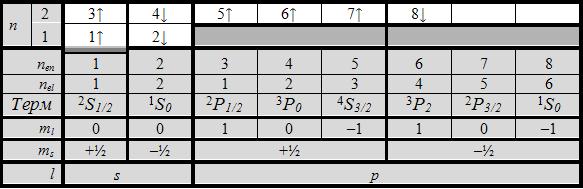

Рисунок 3 –Структура таблицы (на примере атома кислорода)

Табличные квантовые ячейки в соответствии с квантовыми числами будем называть: «главные», «орбитальные», «магнитные», «спиновые».

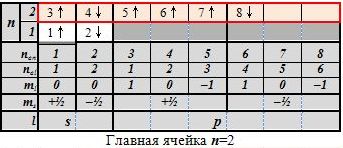

Главные квантовые ячейки представляют собой электронные слои, расположены построчно и включают в себя орбитальные ячейки. Различаются квантовыми числами n. Число унарных квантовых ячеек в главной квантовой ячейке n равно 2n².

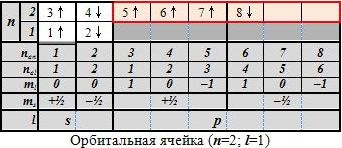

Орбитальные квантовые ячейки представляют собой различные орбитали и включают в себя спиновые ячейки. Различаются набором квантовых чисел n, l. Число унарных ячеек в орбитальной ячейке l равно 2(2l+1).

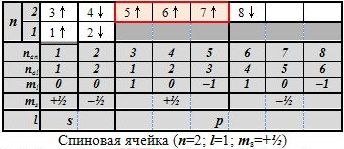

Спиновые квантовые ячейки представляют собой различную ориентацию собственного магнитного момента электронов и включают в себя магнитные ячейки. Различаются набором квантовых чисел n, l, m_s. Число унарных ячеек в спиновой ячейке m_s равно 2l+1. В пределах заданной орбитальной ячейки заполнение идет по правилу Хунда: сначала заполняются все квантовые ячейки, со спиновым числом m_s=+½, затем все ячейки со спиновым числом m_s=–½.

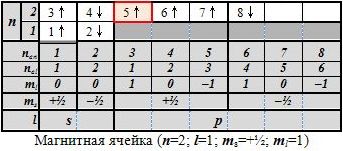

Магнитные квантовые ячейки представляют собой различную ориентацию орбиталей, включают в себя спиновые ячейки. Различаются набором квантовых чисел n, l, m_s, m_l. Число унарных ячеек в магнитной ячейке m_l равно 1. В одной орбитальной ячейке по две магнитных ячейки с разными m_s.

Каждую унарную ячейку можно охарактеризовать также наборами чисел n, n_en, где n_en – порядковый номер электрона на электронном слое или n, l, n_el, где n_el – порядковый номер электрона на орбитали l. Унарная ячейка совпадает с магнитной.

В таблице (рисунок 3) рядом с изображением электрона в виде стрелки стоит его порядковый номер, по мере заполнения.
